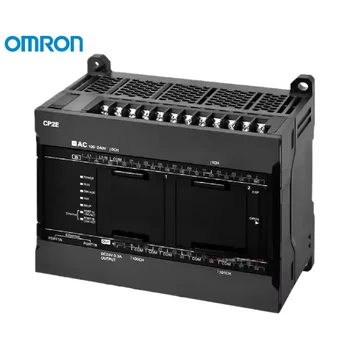

Descripción Técnica – OMRON CP2E-E60DR-A
General
-
Marca / Modelo: OMRON – CP2E-E60DR-A
-
Serie: PLC Compacto CP2E (Controlador Lógico Programable)
-
Tipo: PLC de propósito general, económico y programable
-
Aplicación principal: Automatización industrial en máquinas pequeñas y medianas (embalaje, alimentos, manufactura, textil, etc.)
Especificaciones de Hardware
-
Entradas / Salidas (E/S):
-
36 Entradas digitales (24 VDC, tipo sink/source).
-
24 Salidas digitales (Relé, 2 A máx. por punto).
-
Total E/S: 60 puntos integrados.
-
-
Memoria de programa: 32 K pasos.
-
Memoria de datos: 32 K palabras.
-
Velocidad de procesamiento: ~21 ns/instrucción básica.
-
Fuente de alimentación:
-
Entrada: 100–240 VAC, 50/60 Hz
-
Consumo: ~60 W máx.
-
Interfaces de Comunicación
-
Puertos serie:
-
1 × RS-232C
-
1 × RS-485 (Modbus RTU maestro/esclavo)
-
-
Ethernet integrado: (en la serie “E”, incluida en este modelo)
-
Protocolo Modbus TCP/IP
-
Comunicación FINS (protocolo OMRON)
-
Programación remota vía CX-Programmer / Sysmac Studio Basic
-
-
USB 2.0 mini-B: para programación local.
Características Funcionales
-
Timers / Counters: hasta 4096.
-
Interrupciones: soporta interrupciones externas rápidas.
-
Alta velocidad:
-
Entradas rápidas: hasta 100 kHz (4 canales).
-
Salidas de pulso: hasta 100 kHz (2 ejes) para control de servomotores o pasos.
-
-
Reloj en tiempo real (RTC): incorporado, con batería de respaldo.
-
Soporte de funciones PID: control de procesos básico.
Dimensiones y Construcción
-
Dimensiones: 130 × 90 × 85 mm (aprox.)
-
Peso: ~650 g.
-
Montaje: carril DIN o montaje con tornillos.
-
Protección: IP20, ambiente industrial estándar.
Compatibilidad de Software
-
Herramientas de programación:
-
CX-Programmer (parte del CX-One).
-
Sysmac Studio Basic (versión simplificada para la serie CP2E).
-
-
Lenguajes soportados: Ladder Diagram (LD) principalmente.
